Módulos de sensor de distancia con superficies de baja reflectividad
Pequeño, ligero y fácil de integrar en sistemas de automatización industrial o aplicaciones móviles

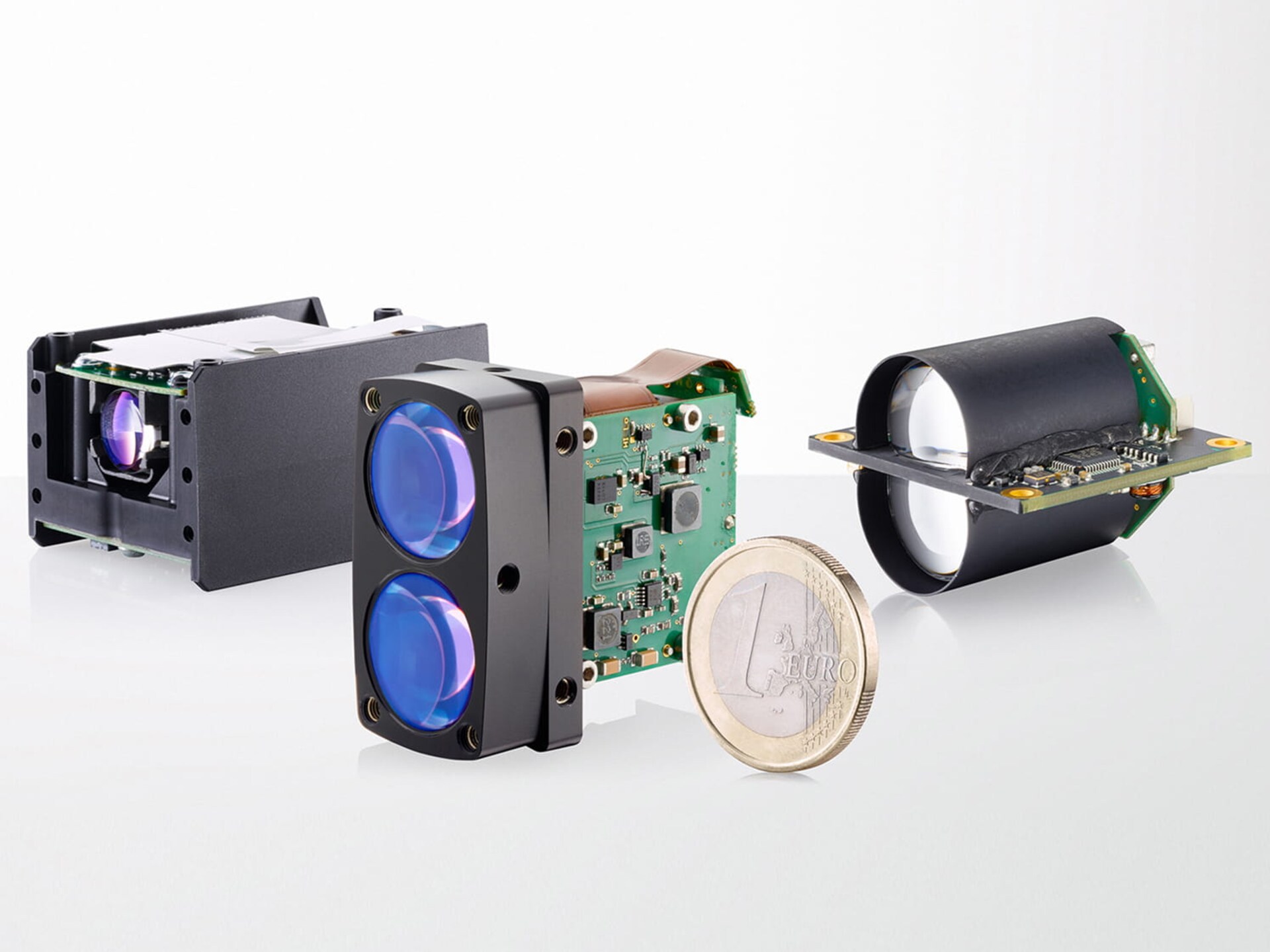

Módulos del sensor de distancia
Los módulos de sensores de distancia láser Jenoptik miden o controlan distancias de centímetros a kilómetros con una precisión de hasta un milímetro y a una velocidad de ciclo de unos pocos milisegundos. Los datos de distancia se utilizan normalmente para determinar la altura, la longitud o el grosor, la ubicación de la posición o los niveles de llenado. Los módulos de sensores de distancia láser son ideales para la medición de medio a largo alcance en superficies naturales con baja reflectividad, por ejemplo, absorción de energía sólida y radiación de cuerpos calientes u objetos en movimiento. Los diversos módulos se integran fácilmente en los sistemas de sensores: dependiendo de su aplicación, puede elegir entre módulos de sensores láser de distancia optimizados para un largo alcance, alta precisión, velocidad de medición rápida o tamaño pequeño.
Elija un módulo de sensor de distancia para sus requisitos:
Módulo de sensor de distancia láser LDM72 - Rápido y de largo alcance, ideal para sistemas de escaneo
Los módulos de sensores de la serie LDM72 son sensores de medición de distancias para la medición de largo alcance de objetivos estacionarios y móviles. Los módulos de sensores de distancia láser se caracterizan por una frecuencia de salida de hasta 40 kHz, que es muy rápida para los sensores de distancia láser de medio y largo alcance. Los módulos de sensores se utilizan para detectar objetos en la automatización industrial y para controlar áreas definidas en sistemas de transporte. El módulo compacto de sensor láser de distancia resulta ideal para su integración en sistemas de sensores y sistemas de escaneo.
| Especificaciones | Datos |
|---|---|
| Haz de medición invisible: | 905 nm |
| Medición de superficies reflectantes con un 10 % de reflectividad: |
70 m |
| Medición de superficies reflectantes u objetivos especiales: | 270 m |
| Precisión de medición: | 60 mm |
| Frecuencia de medición: | Hasta 40 kHz |
| Seguro para los ojos: | Láser de clase 1 |
| Peso: |
60 g |
| Opciones de interfaz: | UART, LVCMOS 33 |
| Calefacción: | Sí |
| Alimentación: | 4.5 VDC a 5.5 VDC |
| Funciones de medición (extracto): | Parametrización específica del usuario, salidas de conmutación |
Descargar
Módulo de sensor de distancia láser LDS30 - Rápido y pequeño, adecuado para aplicaciones de escaneo
El módulo de sensor de la serie LDS30 mide distancias en superficies de baja reflectancia con frecuencias de hasta 30 kHz. Utilizando el método de tiempo de vuelo, los módulos de sensores alcanzan un rango de medición de 30 m para superficies con una reflectancia del 10 %. En el caso de objetivos especiales y superficies reflectantes, el alcance se incrementa a distancias de hasta 250 m. Esta capacidad hace que el módulo del sensor de distancia láser sea especialmente adecuado para aplicaciones de escaneo y proximidad. El módulo del sensor utiliza un láser de diodo de seguridad ocular clase 1 que funciona a 905 nm.
| Especificaciones | Datos |
|---|---|
| Haz de medición invisible: | 905 nm |
| Medición de superficies reflectantes con un 10 % de reflectividad: |
30 m |
| Medición de superficies reflectantes u objetivos especiales: | 250 m |
| Precisión de medición: | 50 mm |
| Frecuencia de medición: | Hasta 30 kHz (salida binaria) |
| Seguro para los ojos: | Láser de clase 1 |
| Peso: |
50 g |
| Opciones de interfaz: | UART |
| Calefacción: | No |
| Alimentación: | 6,5 V CC a 7,5 V CC |
| Consumo de energía: | < 2 W |
| Funciones de medición (extracto): | Parametrización específica del usuario, salidas de conmutación, activador |
Descargar
Ventajas
- Personalizable: opciones de interfaz libremente seleccionables, configuradas con o sin tarjeta de interfaz.
- Ahorro de espacio: pequeño y ligero, adecuado para sistemas multisensor, fusión de sensores o sensores de escaneo.
- No se requiere reflector: es posible la medición en superficies naturales con baja reflectividad
- Alcance del producto del sensor: amplio rango de medición, precisión milimétrica y repetición rápida
- Sin desgaste: métodos de medición sin contacto con tecnología láser segura para la vista
Aplicaciones
- Automatización: medición de nivel, control de procesos
- Metrología industrial: medición sin contacto de distancia, longitud y altura
- Transporte y logística: medición de distancia y altura, detección de objetos y vehículos, prevención de colisiones, tecnología de cintas transportadoras
- Fábricas de acero y laminadoras: control de procesos, detección de objetos, medición de posición y grosor
- Sistemas de escaneo: medición rápida de distancias, cortinas de luz, sistemas de escaneo láser 2D y 3D
