Estaciones de prueba para la inspección óptica de piezas estampadas
Uso de nuestras estaciones de prueba
Las demandas de eficiencia y estructura de costes en la producción de piezas estampadas han crecido rápidamente. Los fabricantes de piezas estampadas necesitan soluciones competitivas que permitan una producción sin defectos a pesar del aumento de la complejidad del proceso.
Las estaciones de inspección PSS son un salto innovador desde la inspección aleatoria tradicional de piezas estampadas hasta la inspección, medición y clasificación en línea completamente automatizada de piezas de producción estampadas.
La entrega y procesamiento en tiempo real de los datos de inspección de cada pieza fabricada, desde el primer golpe de perforación en adelante, permite procesos de cambio más cortos y eficientes, un alto uso de la línea de estampado y el menor consumo posible de recursos. Para nuestros clientes, esto significa una mejor calidad a un menor coste.

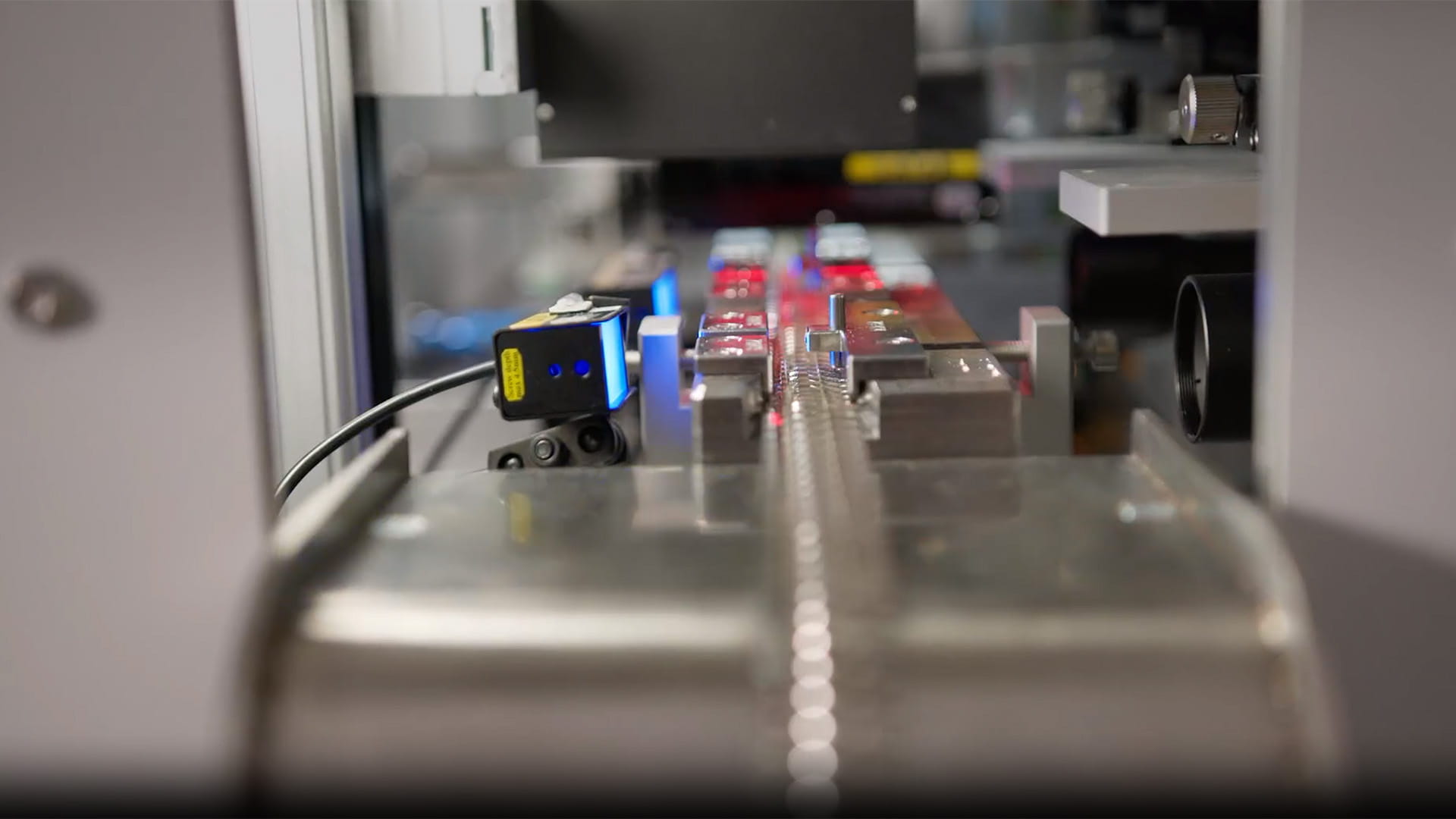

Our latest test station for punch strips of the PSS-40 series
Benefits at a glance
- Uninterrupted production of stamped strips with 100% quality
- No press stops for sporadic missing parts, waste, welding of raw material
- Space-saving stamping line configuration, no additional strip welding device
- Fully automated production, saves resources and time
Special features LCLW
- Fully automatic tensile test after each weld
- Cutting out of first strips section for tool setup
- Cutting of strip sections or individual parts in the process
- Free of choice cutting/welding positions and cutting geometries
- Processing of multiple connections
- OVIS Inspect software with fully integrated laser configuration
Wear-free 24/7 sorting function of bad parts
- No wear and tear - Unlike mechanical cutting tools, a laser does not wear out
- High flexibility - No complex tool changes, simple flexible grippers
- Reduced changeover times
Nuestras estaciones de prueba de un vistazo
PSS-40/S
- Diseño compacto que ahorra espacio
- Uso habitual de 2 - 3 cámaras
- La placa se puede cambiar hacia delante
- Depende de la dirección de la unidad de control

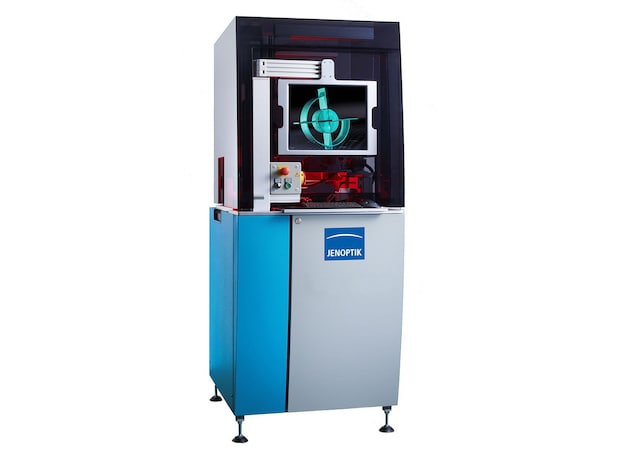

PSS40-MH
- Espacio de instalación para al menos 4 cámaras
- Placa intercambiable lateralmente
- El capó se puede abrir hacia arriba
- Fácil acceso para el montaje y sustitución de la placa intercambiable
- Panel de control giratorio
- Accionamiento de correa giratorio

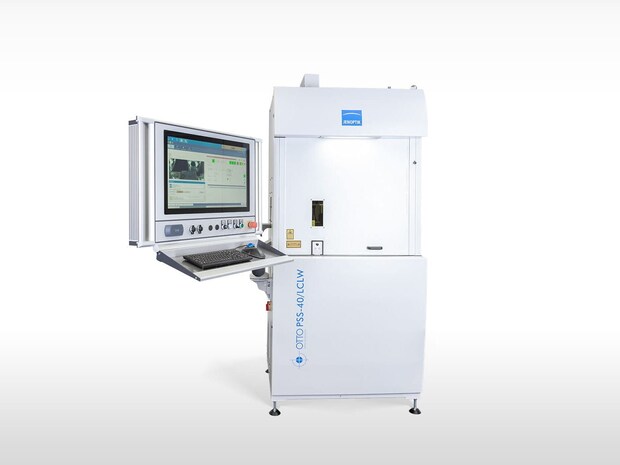

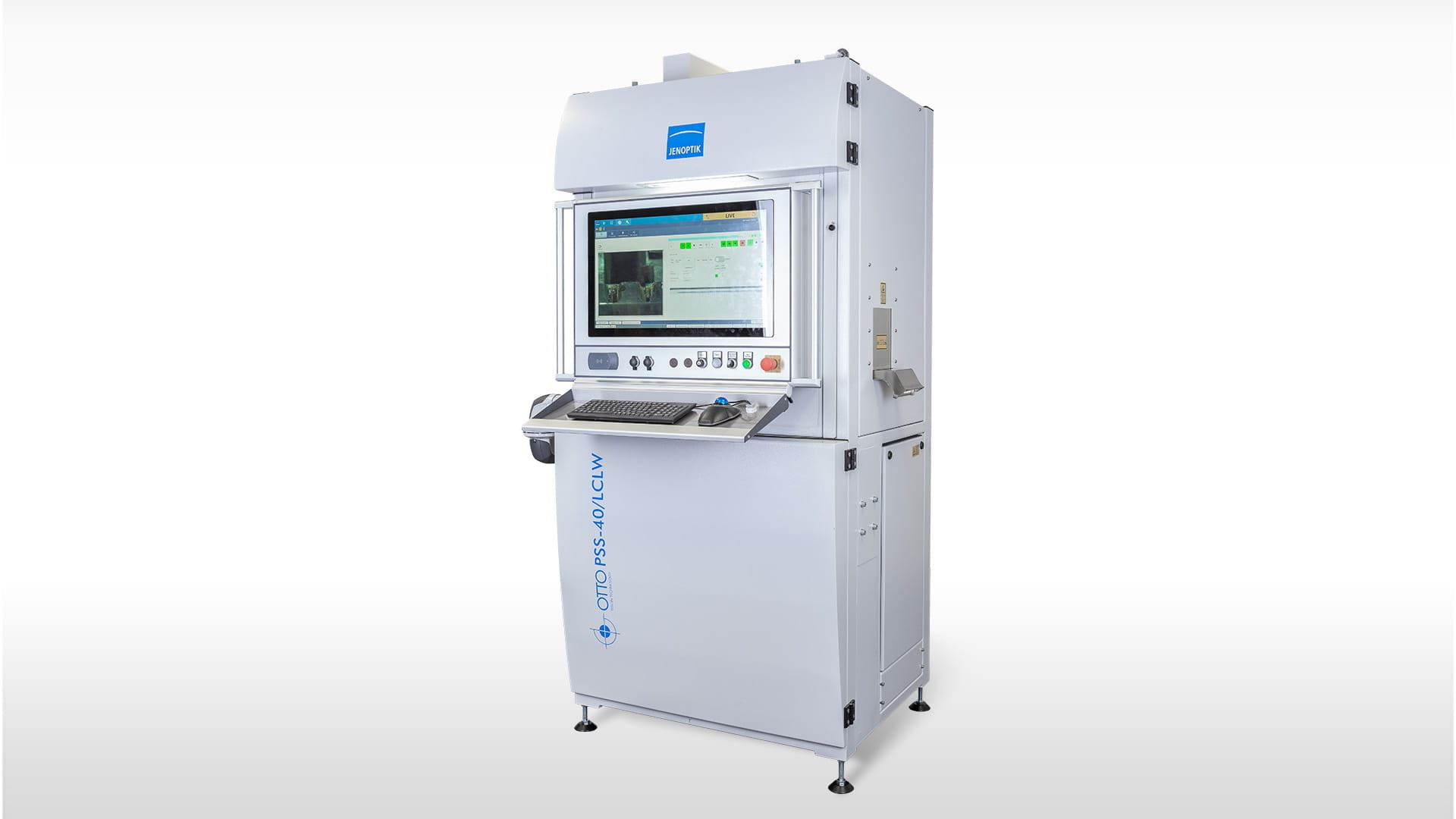

PSS-40/LCLW
- High-speed inspection
- Laser cutting
- Laser welding
- 3-4 cameras
- LCLW pure for use with existing PSS-40 test stations

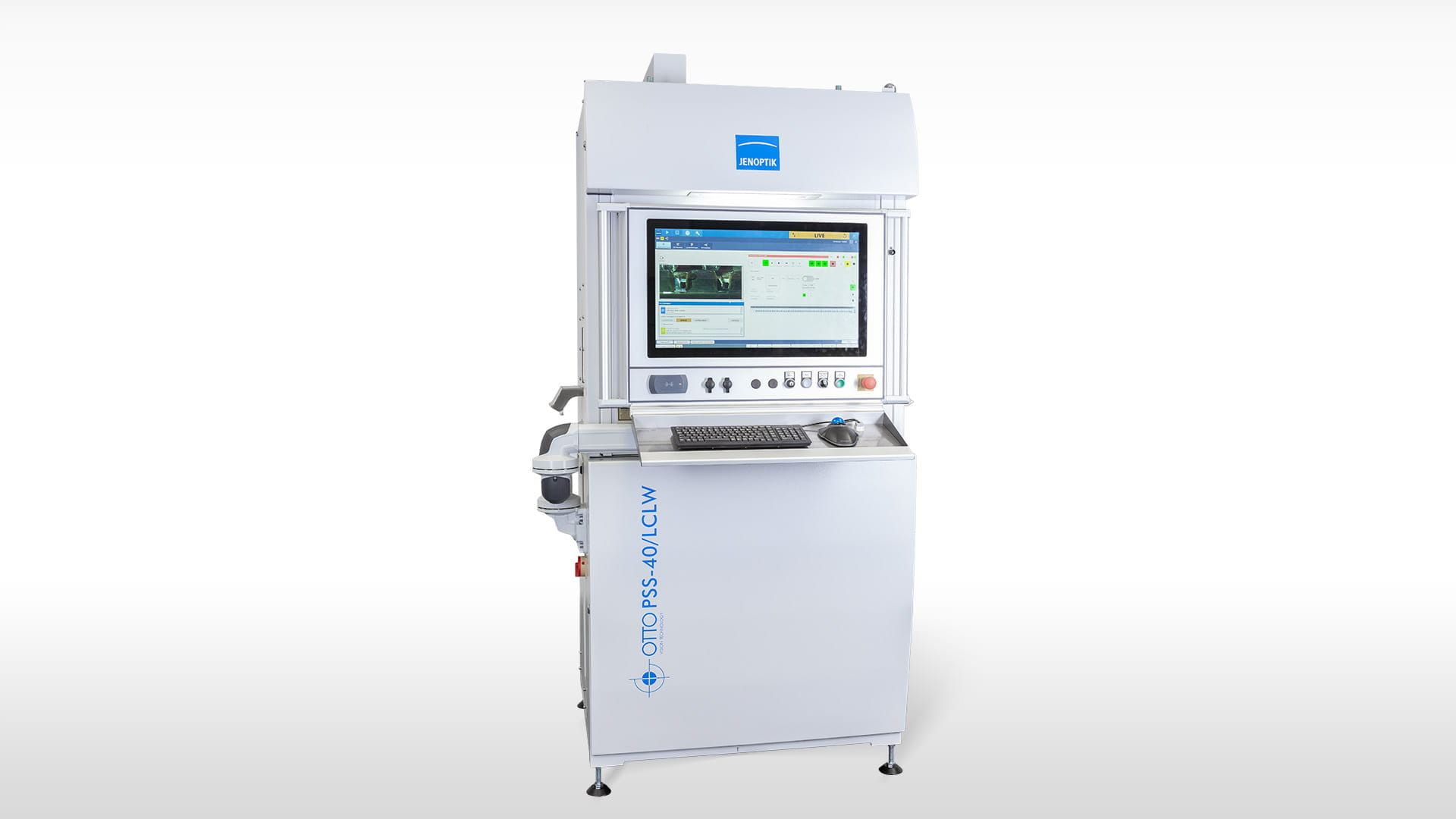

PSS-40/LCLW
Encuentre la estación de prueba adecuada para su aplicación
Piezas sueltas: comprobación y clasificación

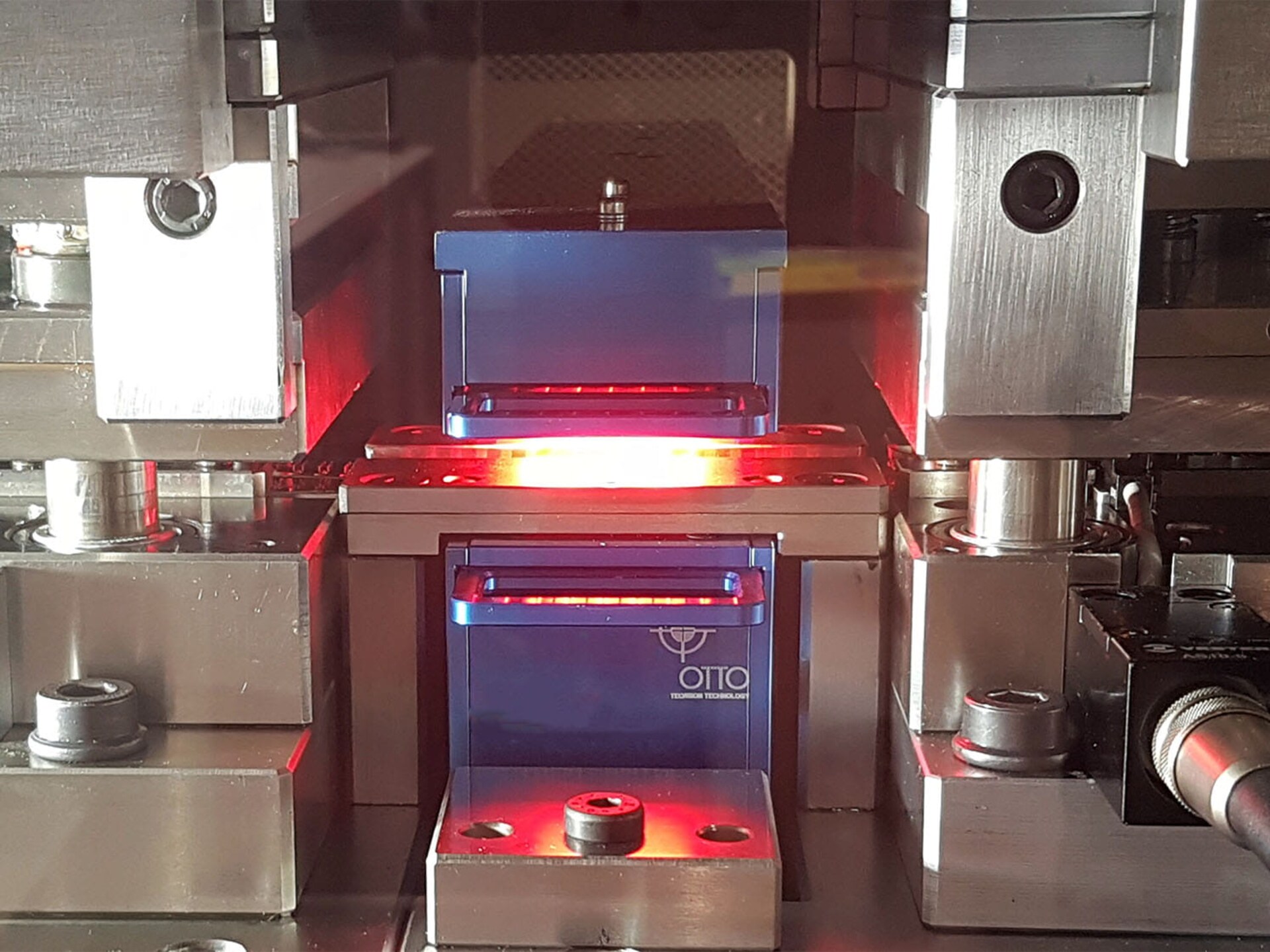

Módulos In-Die para pruebas
Ventajas de nuestros módulos In-Die
- Medición de alta precisión, inspección de puntos de soldadura y pruebas de superficie
- Reducción de costes considerable en comparación con la tecnología de prueba "tradicional"
- > 1800 carreras / min de caída múltiple
- Sistema de 1 cámara encapsulada que ahorra espacio (< 60mm de espacio en la dirección de marcha)
- Procesamiento de imágenes del PSS-40
- Uso de varios módulos con el espacio de instalación correspondiente
- Múltiples cámaras opcionales por módulo
- Aplicaciones con luz reflejada y transmitida
- SPS para el control de la estación de separación (opcional)

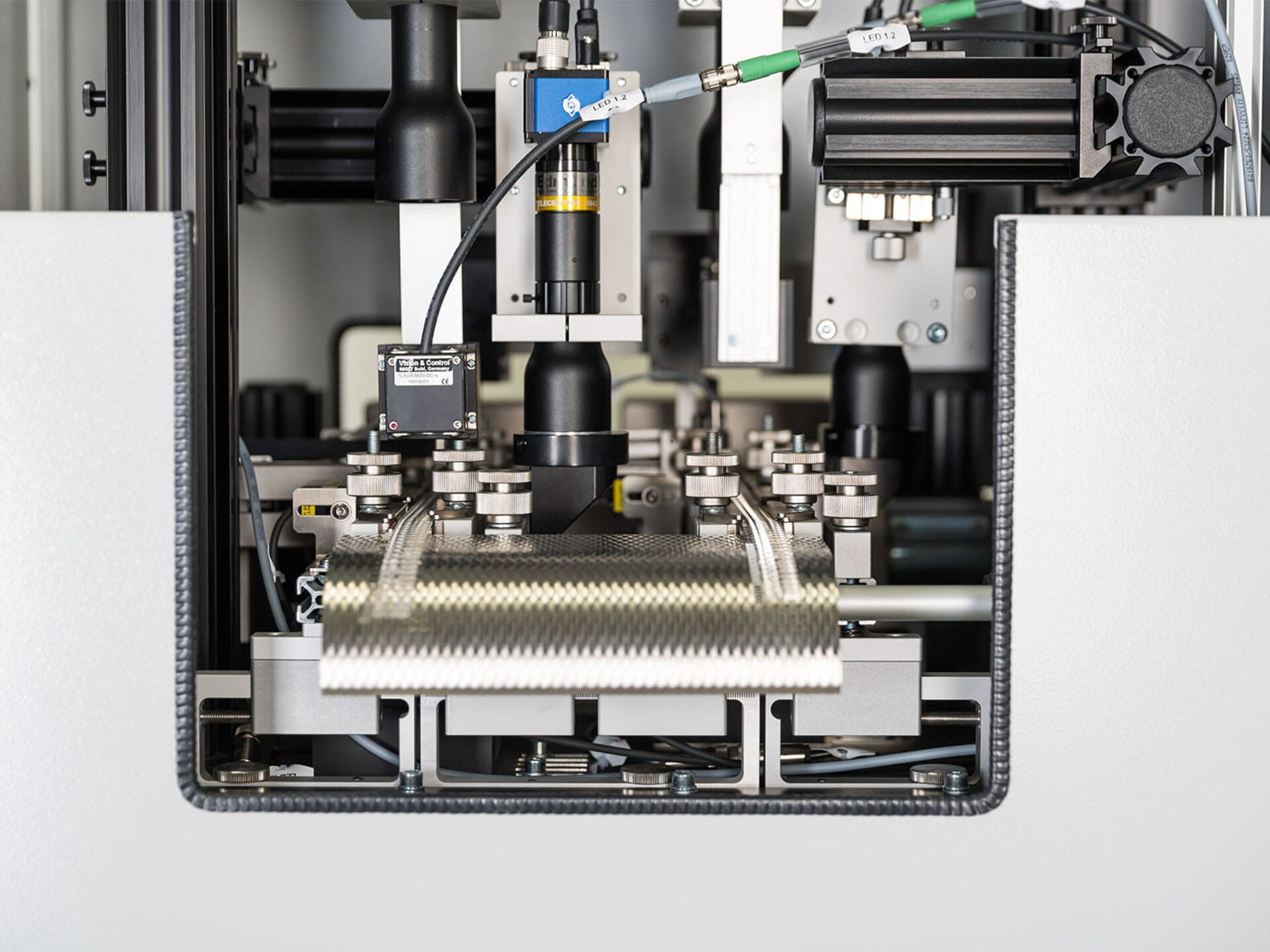

Comprobación y clasificación de bandas perforadas - Serie PSS-40

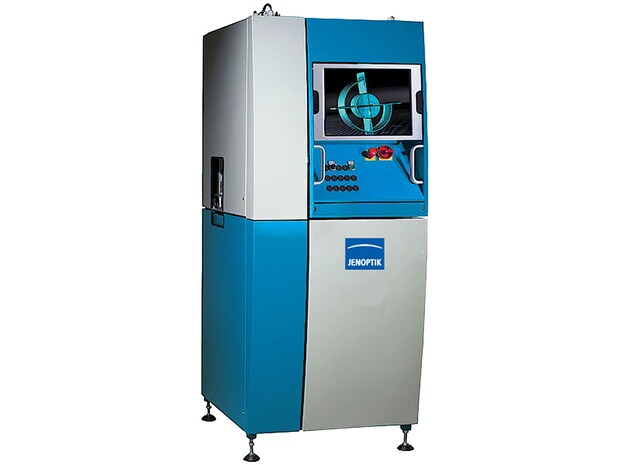

| PSS-40/S | PSS-40/M | PSS-40/MH | |
|---|---|---|---|
| Anchura | 550mm | 810mm | 810mm |
| Profundidad | 900mm | 1000mm | 1000mm |
| Altura | < 2.100mm | 1920 - 2020mm | 1920 - 2700mm |
Todas las estaciones de prueba están también disponibles en versiones adaptadas para los continentes europeo, asiático y americano.
Tiras estampadas y tiras en bruto en el electrochapado

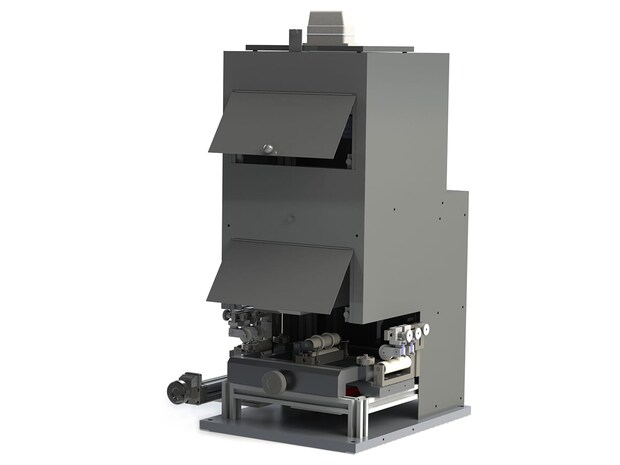

Estación de prueba galvánica PSS-40
- Fácil integración en la línea de producción de galvanoplastia
- Guía de bandas en los rodillos
- SPS para el seguimiento de piezas defectuosas
- Uso en la producción de galvanoplastias y bimetales
- Uso de software de procesamiento de imágenes estandarizado
- Comprobación de geometría
- Inspección de superficie
- Uso de cámaras monocromáticas y a color con la iluminación adecuada
