Estaciones de medición óptica SPC de Jenoptik para su tecnología de medición óptica de ejes

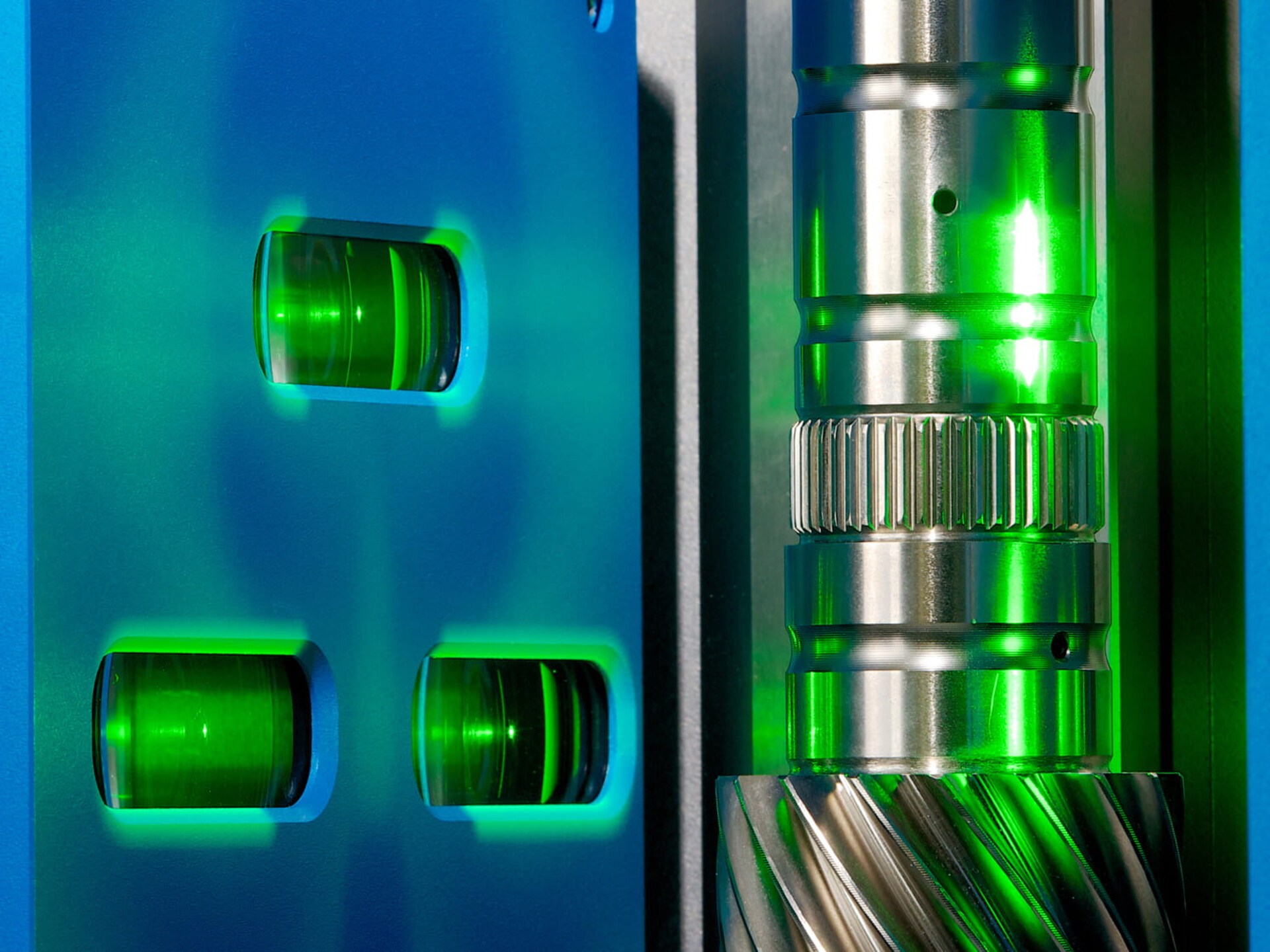

Nuestras estaciones de medición SPC son ideales para el control de calidad y facilitan en gran medida la medición óptica y sin contacto de ejes.
Las estaciones de medición de la gama de productos Opticline de Jenoptik son perfectas para las demandas de la medición óptica de ejes. Los sistemas se pueden utilizar en la fabricación propiamente dicha o en la sala de medición. Incluso funcionan sin problemas en las difíciles áreas de producción de un entorno industrial.
Las estaciones de medición SPC están equipadas con varias interfaces para el control de procesos estadísticos (SPC). Esto permite una monitorización extremadamente eficiente del proceso de fabricación y una intervención rápida cuando sea necesario. Esto garantiza la producción de piezas de trabajo de alta calidad. Los sistemas de medición son fáciles de usar, permiten resultados de medición que no dependen del operador y ofrecen resultados de medición sencillos con funciones de análisis donde sea necesario.
Las estaciones de medición SPC están equipadas con varias interfaces para el control de procesos estadísticos (SPC). Esto permite una monitorización extremadamente eficiente del proceso de fabricación y una intervención rápida cuando sea necesario. Esto garantiza la producción de piezas de trabajo de alta calidad. Los sistemas de medición son fáciles de usar, permiten resultados de medición que no dependen del operador y ofrecen resultados de medición sencillos con funciones de análisis donde sea necesario.
La nueva generación de la serie C Opticline
Más éxito en el mercado
La nueva generación de la serie C Opticline. El nuevo Opticline. Mida sus beneficios.
El éxito requiere innovación, experiencia y calidadNuestros sistemas Opticline ofrecen una serie de funciones inteligentes de autosupervisión para una garantía de calidad duradera. Además, los sistemas establecen nuevos estándares en términos de trazabilidad y documentación de sus parámetros de calidad.
Esto garantiza el máximo nivel de calidad para su proceso de producción, lo que asegura que su empresa pueda alcanzar el éxito económico a largo plazo.

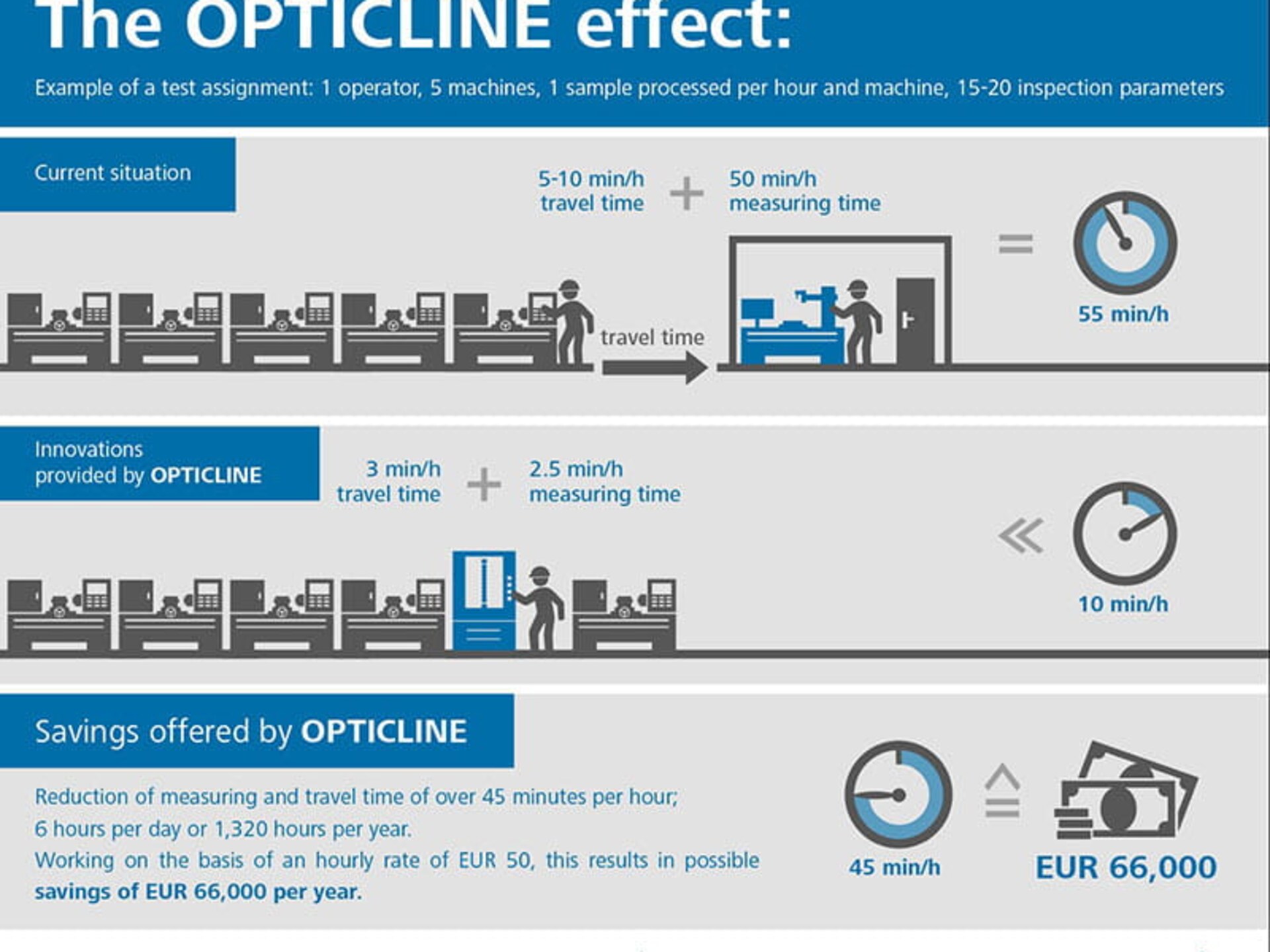

El efecto Opticline: mediblemente más cercano
Mediblemente más cerca de la producción
La garantía de calidad comienza directamente en el proceso de producción. Por lo tanto, nuestros sistemas Opticline son aún más robustos, más resistentes y más precisos, y se pueden colocar en el centro de su entorno de producción. Eso es lo que buscamos como empresa en la metrología industrial.
Recorte rutas, reduzca el desembolso al mínimo, ahorre en reprocesamientos y reduzca las fuentes de error. Confíe en la máxima facilidad de uso y la mayor vida útil posible. Para una máxima fiabilidad en la producción.
Recorte rutas, reduzca el desembolso al mínimo, ahorre en reprocesamientos y reduzca las fuentes de error. Confíe en la máxima facilidad de uso y la mayor vida útil posible. Para una máxima fiabilidad en la producción.

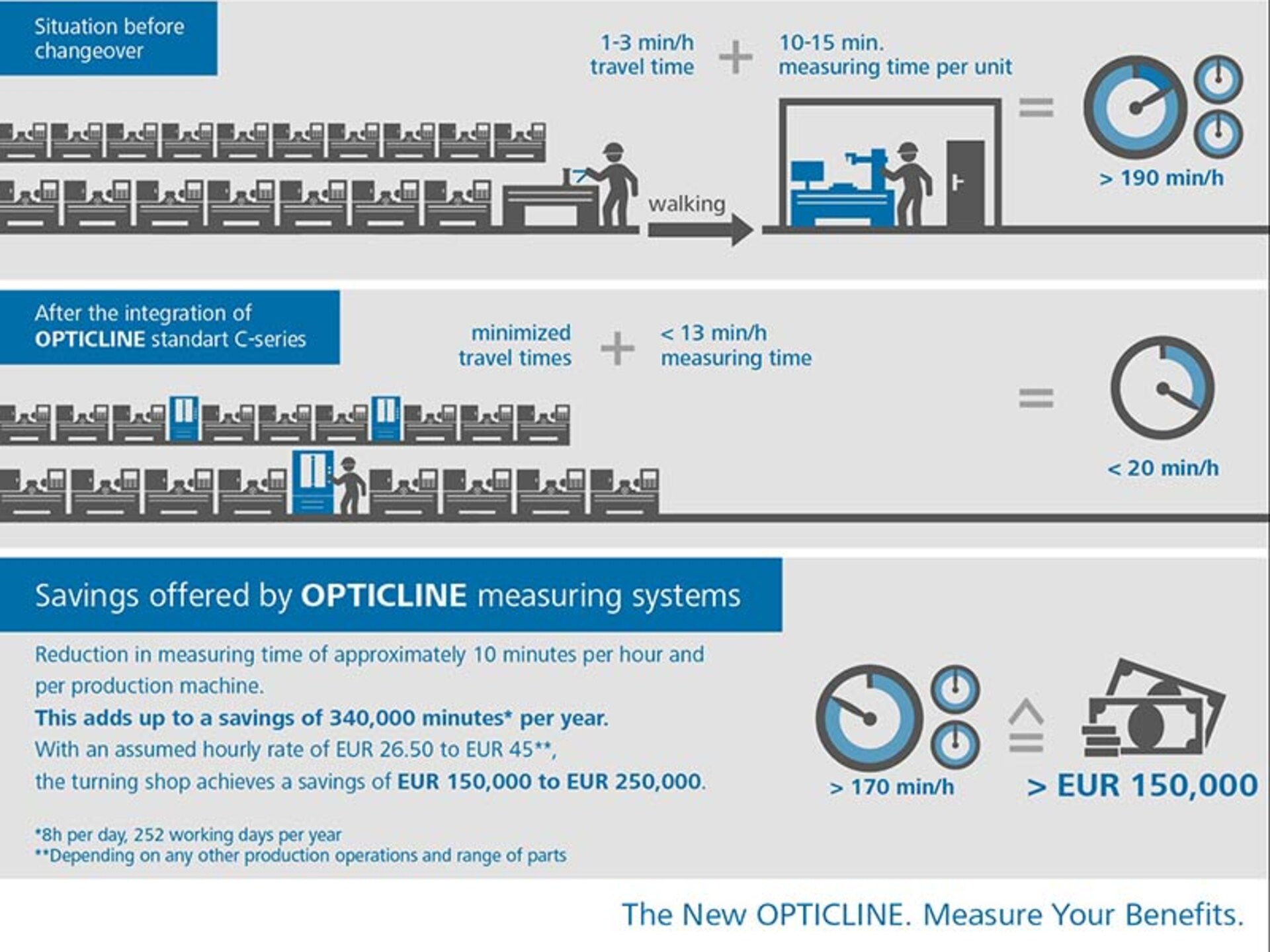

Efecto óptico: mediblemente más rápido
Procesos medibles más rápidos
Precisión absoluta en los tiempos de prueba más cortos: nuestros nuevos sistemas Opticline combinan un enfoque flexible de la medición con la máxima facilidad de uso.
De este modo, llevan la velocidad a un nuevo nivel de calidad y ofrecen un enfoque totalmente nuevo para aplicaciones complejas. Ya sea para crear planes de prueba o para efectuar mediciones complejas, nuestro software de evaluación le ofrece soporte fiable para cualquier tarea que necesite completar. Para garantizar la calidad con el máximo nivel de reproducibilidad y precisión.
De este modo, llevan la velocidad a un nuevo nivel de calidad y ofrecen un enfoque totalmente nuevo para aplicaciones complejas. Ya sea para crear planes de prueba o para efectuar mediciones complejas, nuestro software de evaluación le ofrece soporte fiable para cualquier tarea que necesite completar. Para garantizar la calidad con el máximo nivel de reproducibilidad y precisión.
El efecto Opticline: mucho más exitoso

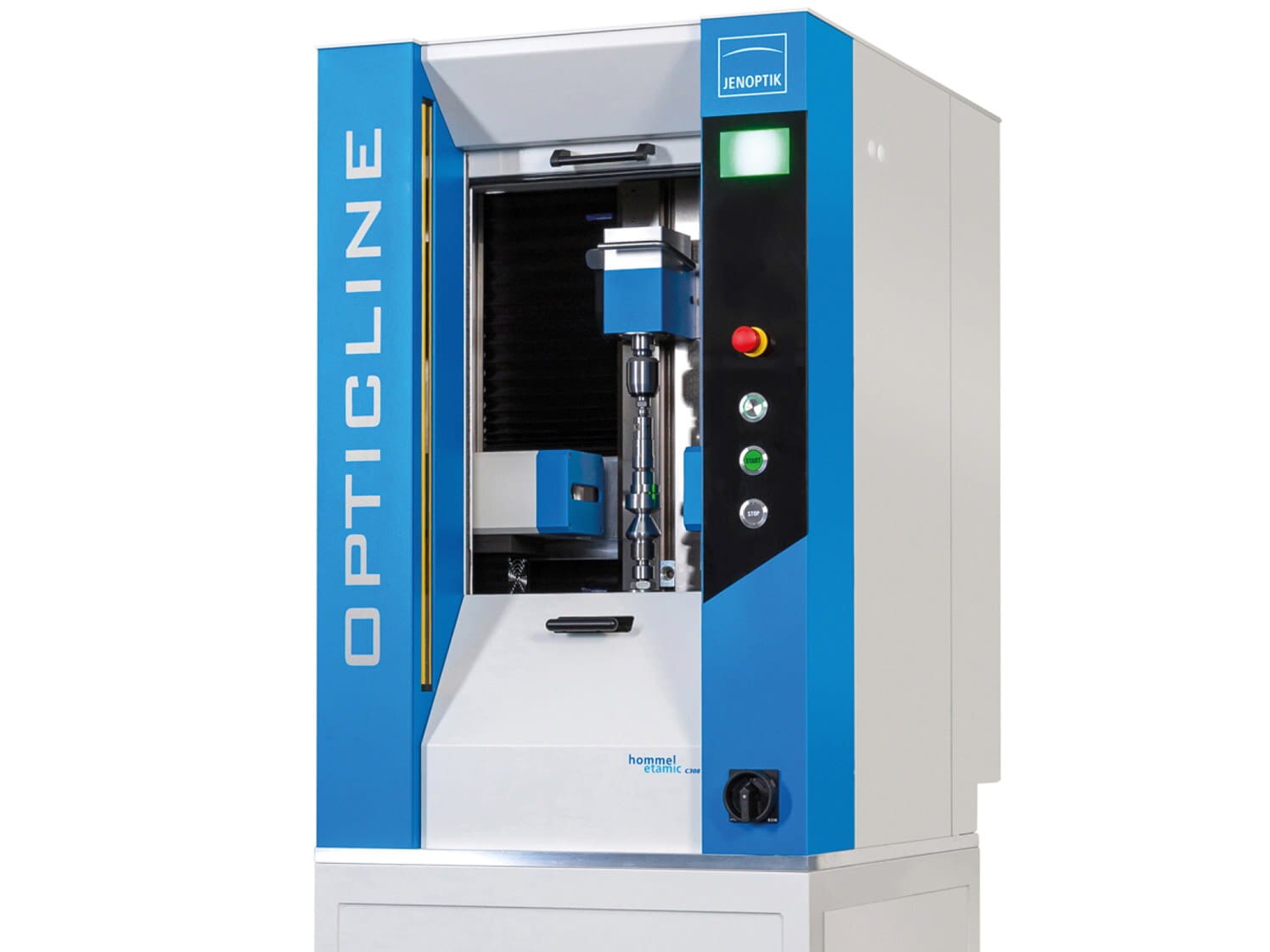

Sistemas de medición óptica de la serie C
Los sistemas de medición de alta precisión de Jenoptik se utilizan para la medición óptica, segura y fiable de ejes. Son extremadamente adecuados para la fabricación, lo que garantiza un control de calidad óptimo. Las máquinas son extremadamente robustas y, además de usarlas en la sala de medición, son ideales para su uso en entornos industriales. Las mediciones ofrecen resultados estables con una precisión repetida. Esto significa que puede verificar sus piezas incluso durante la fabricación, garantizando la máxima calidad.

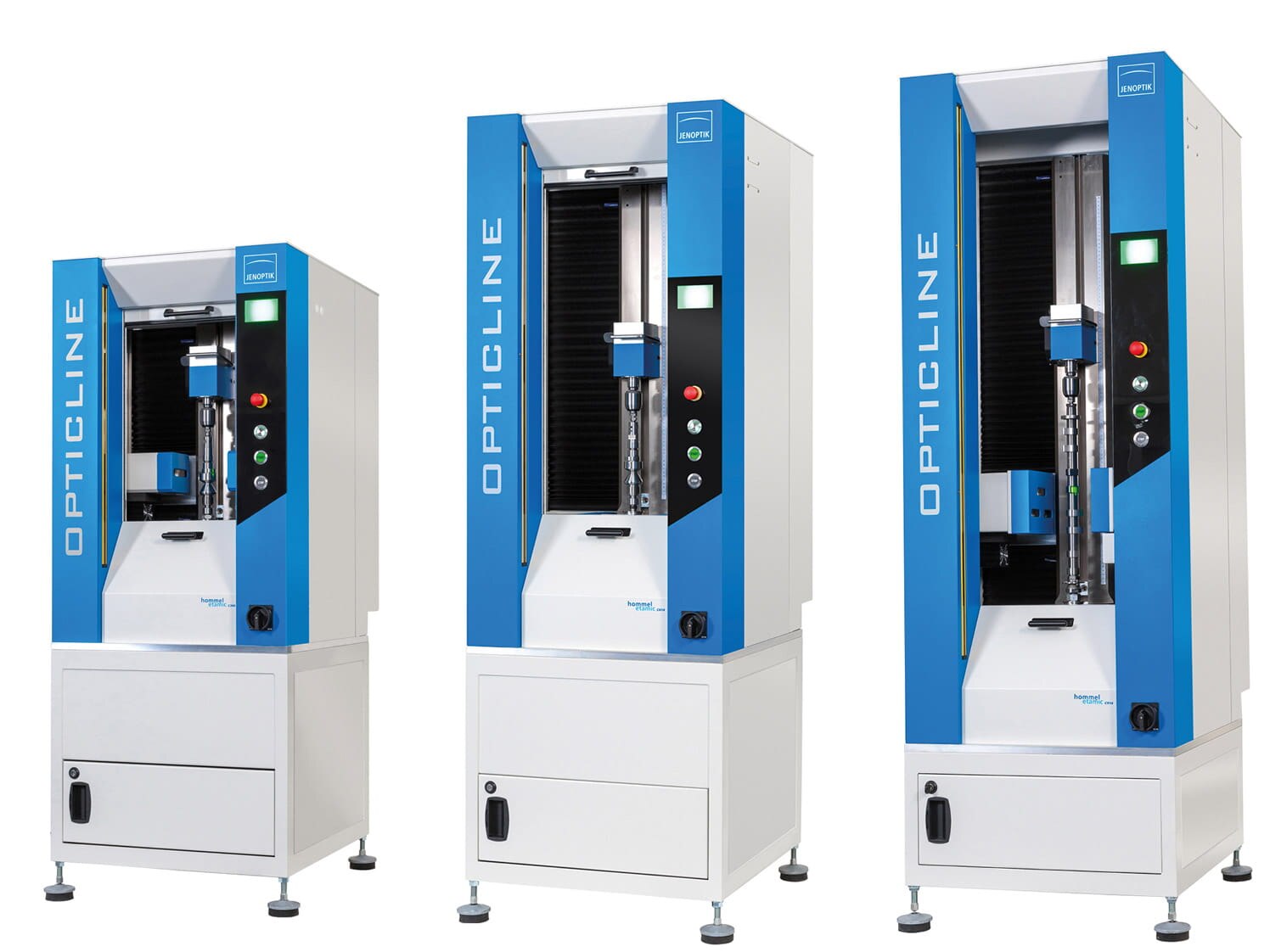

Ofrecemos varios modelos de la serie Opticline C. Estos difieren entre sí en cuanto a su capacidad de trabajo. Elija el sistema de medición que mejor se adapte a sus necesidades. Se pueden medir piezas de trabajo más pequeñas y grandes de hasta 900 mm de longitud micrométricamente.
Ofrecemos varios modelos de la serie Opticline C. Estos difieren entre sí en cuanto a su capacidad de trabajo. Elija el sistema de medición que mejor se adapte a sus necesidades. Se pueden medir piezas de trabajo más pequeñas y grandes de hasta 900 mm de longitud micrométricamente.
Sistemas de medición óptica de la serie C10xx para piezas de trabajo especialmente grandes y pesadas
El diseño de la máquina de los sistemas de medición óptica Opticline WMS les permite manejar piezas con un tamaño por encima de la media de hasta 120 kg.
Aspectos destacados del sistema
- Máxima resolución y precisión de medición en toda la gama gracias a un exclusivo sistema de cámara en cascada para piezas con diámetros de hasta 320 mm.
- Adaptación a sus requisitos de integración: diseño horizontal o vertical.
- Mediciones en fracciones de segundo, incluso con piezas de gran tamaño.
- Disponible para la autoinspección del operario y un uso totalmente automatizado.
Datos técnicos
Los sistemas de medición óptica de Opticline también están diseñados para estaciones de medición SPC flexibles en la producción o en la sala de medición. El diseño de los dispositivos se basa en los tamaños y pesos de pieza requeridos.
Capacidades de medición de la serie C
- Longitudes de hasta 200/300/600/900 mm
- Diámetros 50/100/140 mm
- Peso de piezas de hasta 20 kg
Capacidades de medición de la serie C10xx
- Longitudes de hasta 1000 mm
- Diámetros de hasta 140/230 mm
- Peso de piezas de hasta 40 kg
C10xx para requisitos específicos

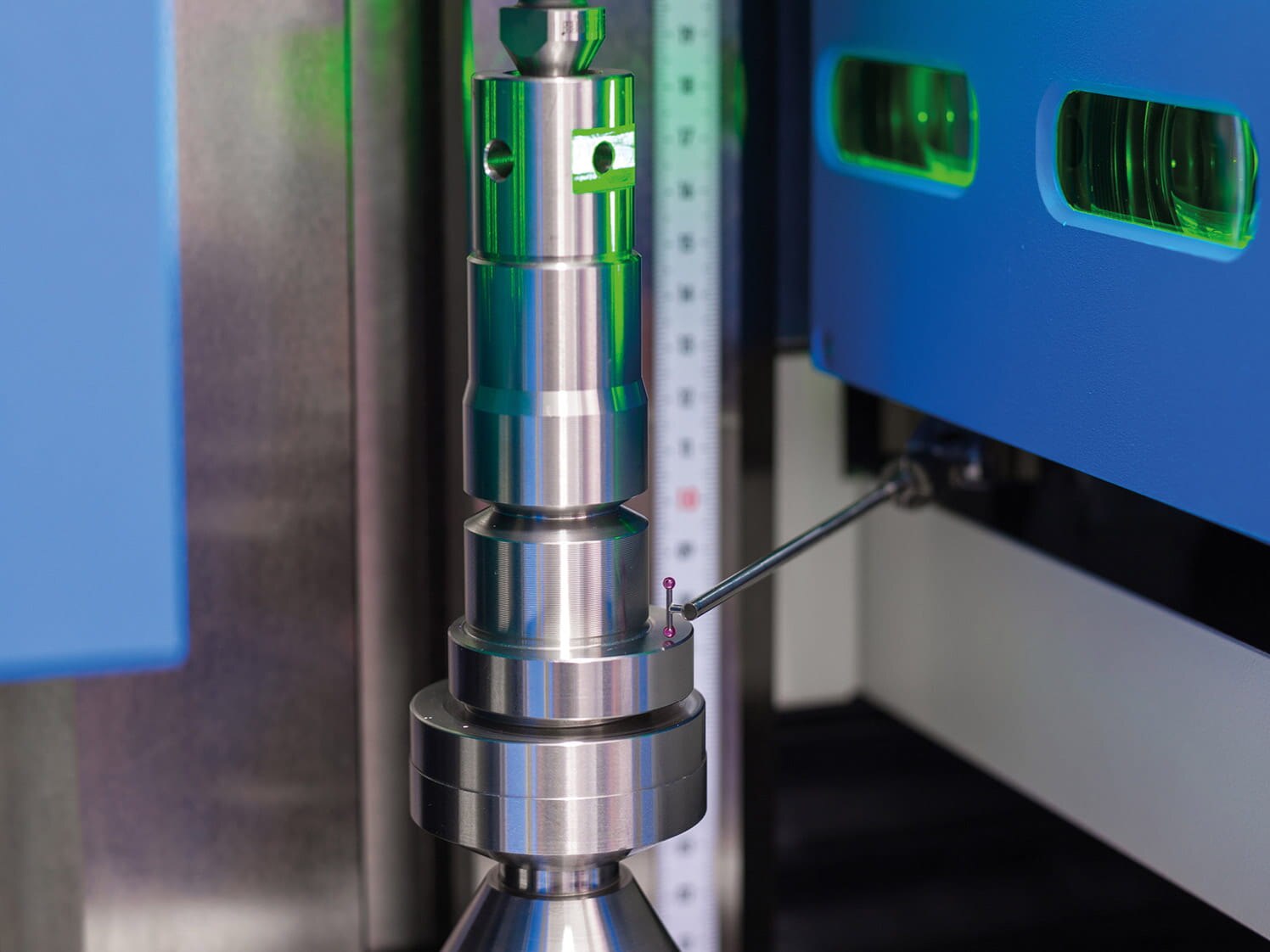

- Sonda opcional para mediciones táctiles de recorridos axiales concéntricos y longitudes que se pueden integrar perfectamente en la secuencia de medición óptica
- Sistema de medición C1023-75AE con sistema de cámara especialmente optimizado, eje C de alta precisión y sistema de medición de ángulo de máxima resolución para medir cigüeñales de hasta 75 kg
Contenido de la entrega
- Máquina de medición
- Ordenador de medición y evaluación
- Software de medición y evaluación para Windows
- Dispositivos de sujeción y accesorios estándar
- Documentación
- Instrucciones de funcionamiento y documentación del software
Descargas
Download
Ventajas
- Preciso y versátil: Medición completa, de alta resolución y precisa de varias tareas de medición en cuestión de segundos sin que el operador influya en los resultados de la medición.
- Eficiente: Realice comprobaciones en la máquina, supervise las piezas durante la fabricación y responda con rapidez.

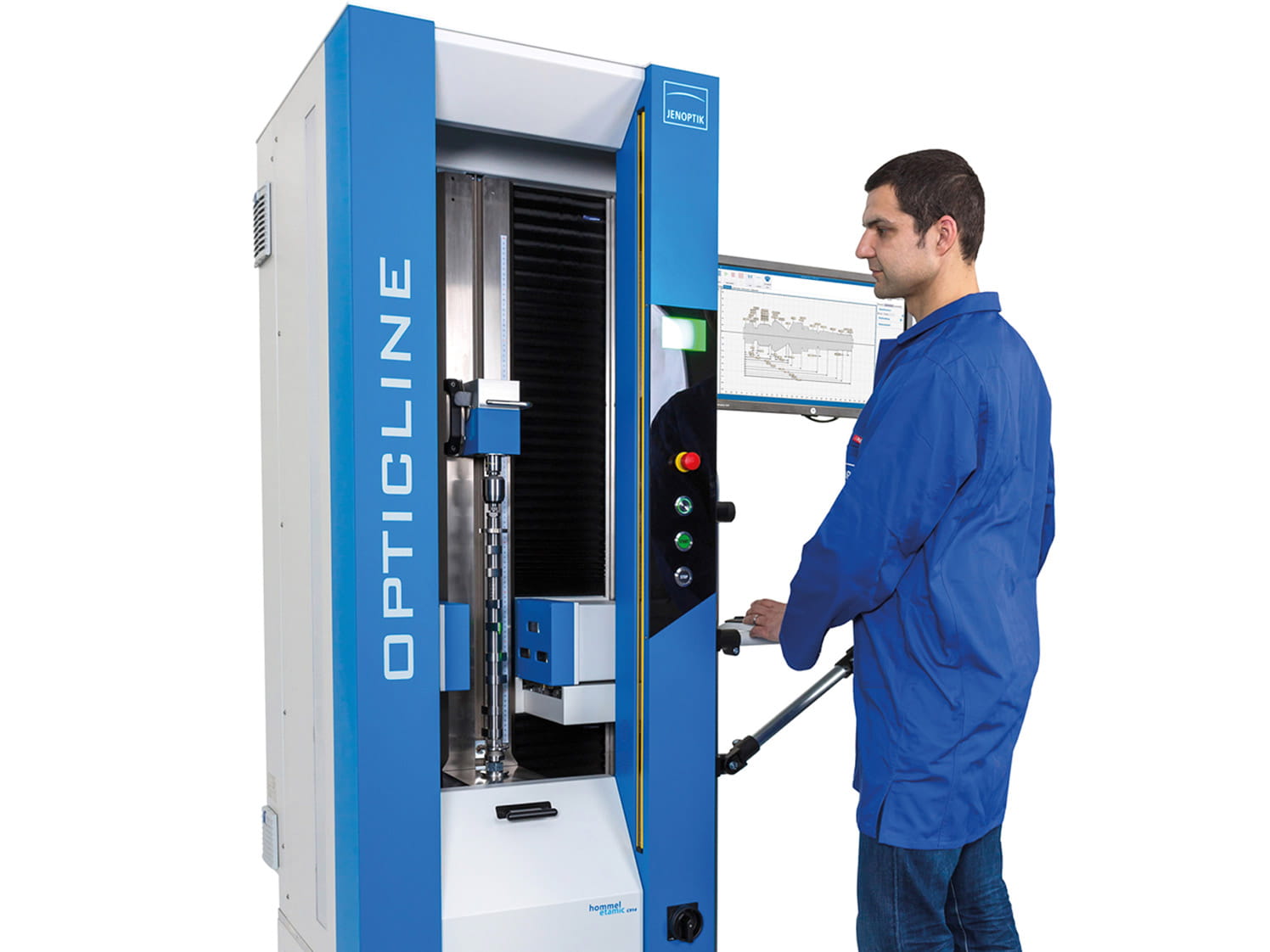

- Cómodo: Creación y funcionamiento intuitivos del plan de pruebas, visualización clara y transparente de los resultados, formación mínima necesaria.
- Flexible: Adecuada para una amplia gama de piezas de trabajo, tiempos de configuración mínimos y eficacia en la producción flexible.
- Fiable y adecuado para la fabricación: Monitorización inteligente y automatizada del sistema de medición, construcción robusta, compensación de temperatura, no se requiere un maestro de ajuste para el uso diario.
Aplicaciones
- Industria automovilística: Medición de turbocompresores, válvulas de motor, pistones, árboles de levas y cigüeñales, ejes de engranajes y ejes de accionamiento.
- Fabricantes de piezas torneadas y molidas: Mida piezas de trabajo con forma de eje, en gran medida simétricas axialmente.
- Tecnología médica: Mida los implantes, los tornillos óseos y los instrumentos giratorios.
