Sistemas de medición óptica de la serie Opticline: Para uso en automatización
Los sistemas de medición óptica Opticline de las series CA, AMV y WMS satisfacen las elevadas exigencias de la automatización. Proporcionan datos de medición precisos en sus piezas de trabajo con precisión repetida.
Jenoptik diseñó los sistemas de medición óptica Opticline CA, AMV y WMS específicamente para su automatización. Con interfaces inteligentes de hardware y software, se pueden integrar de forma flexible y sin problemas en sus procesos de producción automatizados. Nuestros sistemas ofrecen resultados de medición fiables y de alta precisión, incluso después de un funcionamiento prolongado en un entorno de producción difícil.
Los sistemas de medición de ejes ofrecen un impresionante ciclo de medición de tan solo unos segundos. Esto significa que puede controlar la producción de forma eficiente y generar menos residuos. Los sistemas se presentan en varios diseños para poder cargarlos tanto en horizontal como en vertical. También ofrecemos un sistema de medición especial para ejes grandes y pesados. Si es necesario, podemos adaptar nuestros sistemas a sus necesidades exactas.
Nuestro software de medición y evaluación ofrece funciones integrales con opciones adicionales para el control del valor de corrección y se puede integrar fácilmente en el proceso de fabricación. El programa es fácil de entender y de utilizar.
Los sistemas de medición de ejes ofrecen un impresionante ciclo de medición de tan solo unos segundos. Esto significa que puede controlar la producción de forma eficiente y generar menos residuos. Los sistemas se presentan en varios diseños para poder cargarlos tanto en horizontal como en vertical. También ofrecemos un sistema de medición especial para ejes grandes y pesados. Si es necesario, podemos adaptar nuestros sistemas a sus necesidades exactas.
Nuestro software de medición y evaluación ofrece funciones integrales con opciones adicionales para el control del valor de corrección y se puede integrar fácilmente en el proceso de fabricación. El programa es fácil de entender y de utilizar.

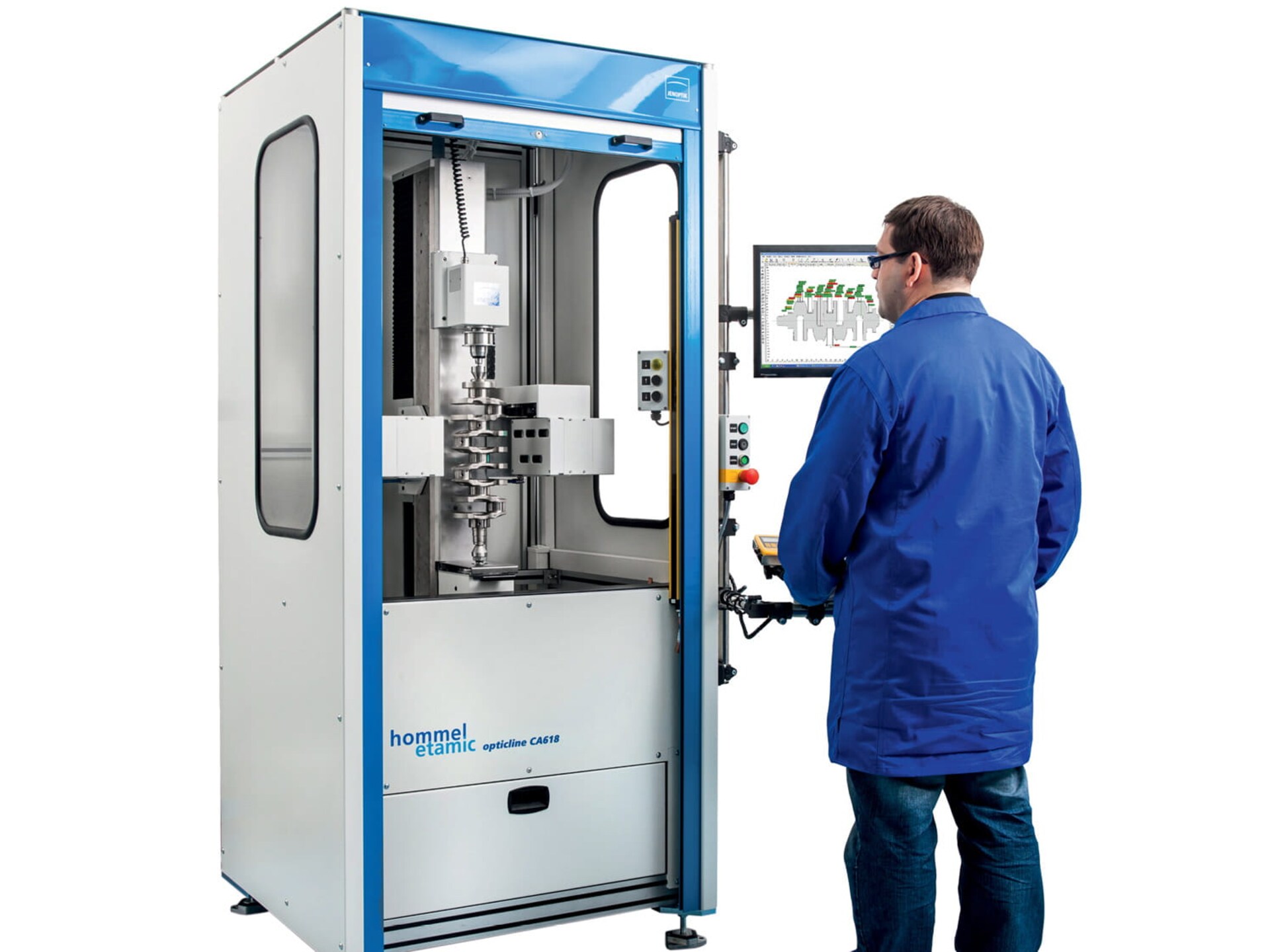

Serie Opticline CA: sistemas ópticos para la medición automatizada
Los sistemas de medición de la serie CA son perfectos como estaciones de medición SPC, especialmente para su automatización. Son flexibles, extremadamente robustos y están diseñados especialmente para un uso permanente en entornos de producción difíciles. Comprueban las dimensiones, la forma y la posición de sus piezas de trabajo durante la producción con extrema precisión y fiabilidad. Utilizando el principio de la gráfica de sombras, analizan una amplia variedad de piezas con forma de eje, como ejes de motor y transmisión, turbocompresores, válvulas y pistones.
Los sistemas de medición óptica se caracterizan por ciclos de medición sin contacto en cuestión de segundos. Las interfaces inteligentes de hardware y software le permiten integrar los sistemas de medición de la serie CA de forma sencilla y flexible en sus procesos de producción automatizados. En función de sus necesidades, puede elegir entre una amplia gama de versiones y diseños diferentes.
Los sistemas de medición óptica se caracterizan por ciclos de medición sin contacto en cuestión de segundos. Las interfaces inteligentes de hardware y software le permiten integrar los sistemas de medición de la serie CA de forma sencilla y flexible en sus procesos de producción automatizados. En función de sus necesidades, puede elegir entre una amplia gama de versiones y diseños diferentes.

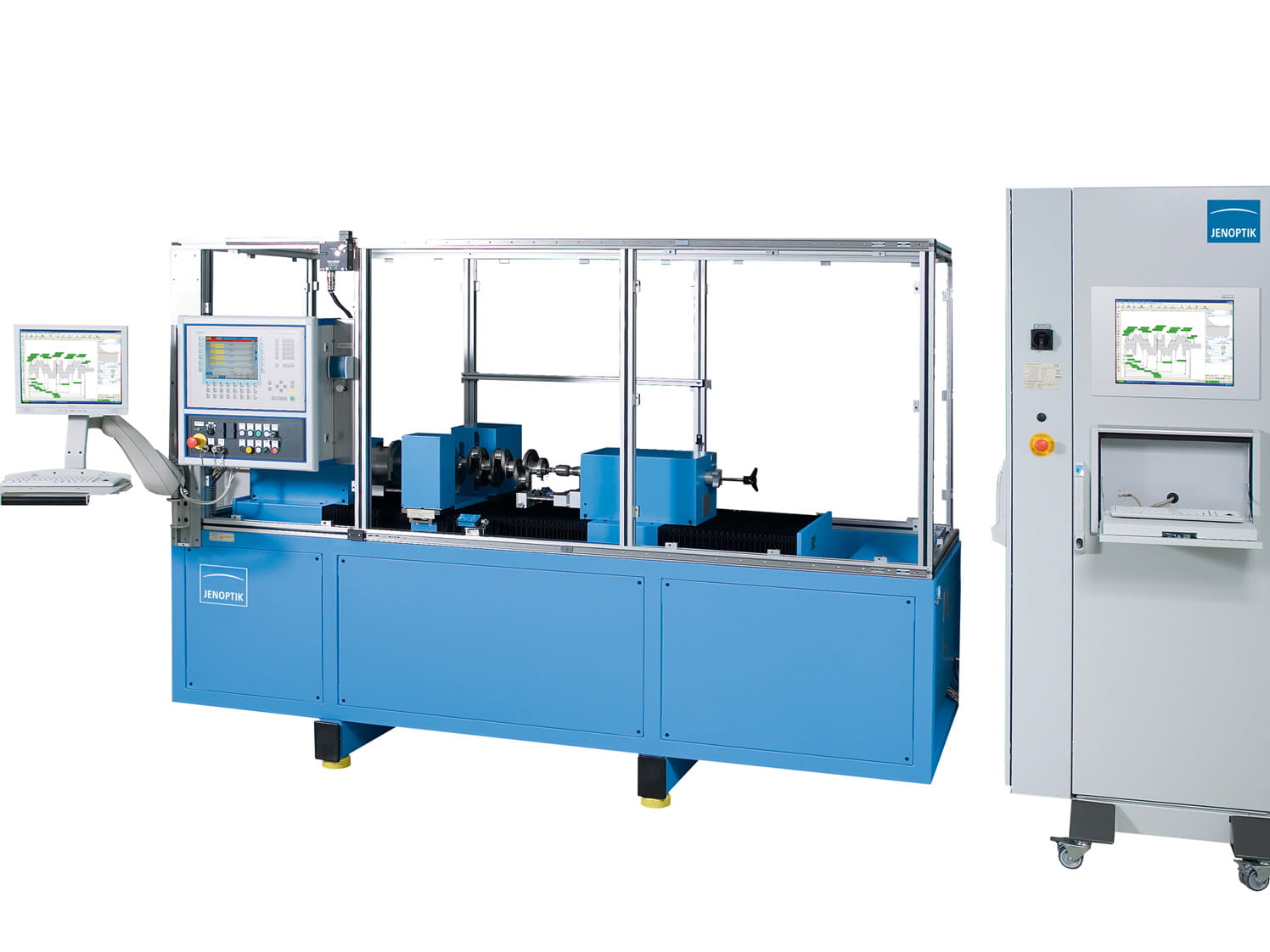

Serie Opticline AMV: para un uso concatenado en la producción
Los sistemas de medición óptica de la serie AMV se han desarrollado especialmente para la concatenación automatizada en la producción. Son extremadamente resistentes y de bajo mantenimiento, y ofrecen resultados de medición precisos con precisión repetida en forma y dimensiones. Dependiendo de sus requerimientos, los sistemas de medición de ejes se pueden colocar en horizontal o en vertical, por ejemplo para medir piezas grandes como cigüeñales. Los sistemas se pueden integrar de forma sencilla y flexible en sus procesos de producción automatizados.
Las piezas que se pueden probar con la serie AMV tienen una longitud máxima de 900 mmy un diámetro de hasta 230 mm. Los tiempos de medición son muy rápidos, incluso con geometrías de piezas complejas.
Las piezas que se pueden probar con la serie AMV tienen una longitud máxima de 900 mmy un diámetro de hasta 230 mm. Los tiempos de medición son muy rápidos, incluso con geometrías de piezas complejas.

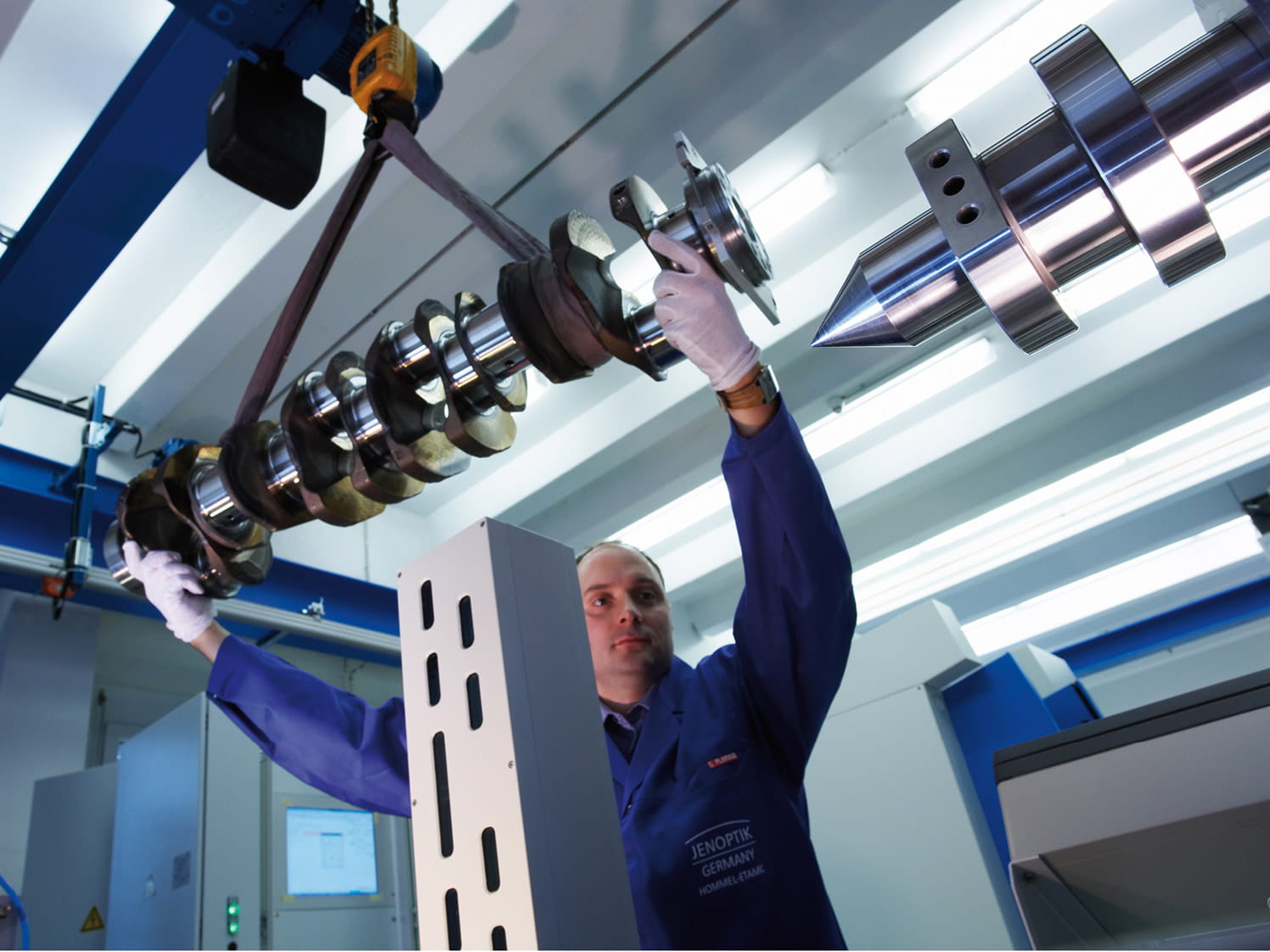

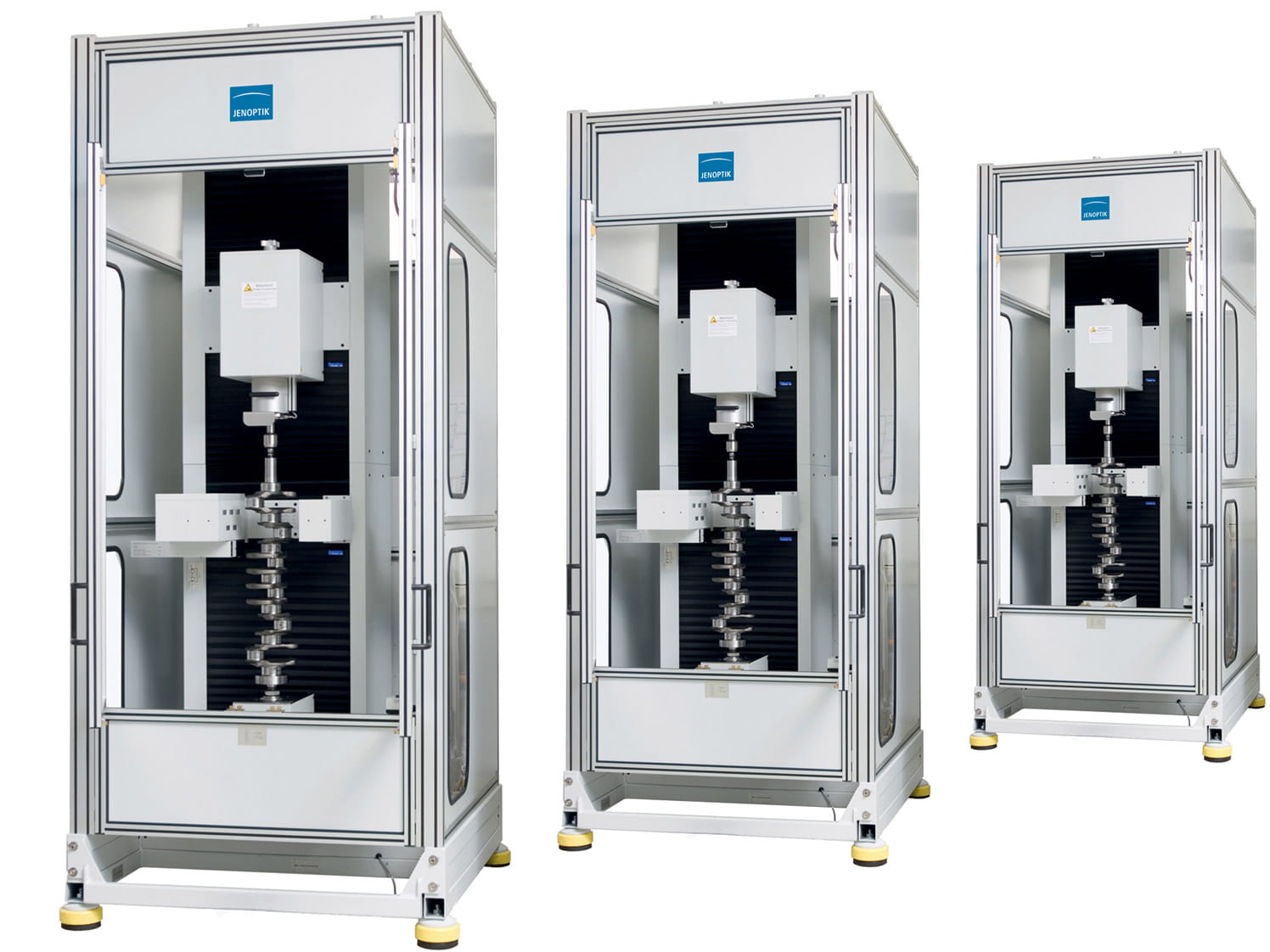

Serie Opticline WMS: sistemas de medición óptica para piezas de trabajo particularmente grandes y pesadas
Los sistemas de medición óptica de la serie Opticline WMS están diseñados para piezas de trabajo particularmente grandes y pesadas. Dependiendo de la variante, pueden manipular pesos de hasta 250 kg con diámetros de hasta 480 mm. Las longitudes máximas son de hasta 2500 mm. Estas son las únicas máquinas del mercado que pueden manejar estas dimensiones, lo que permite analizar piezas especialmente grandes y pesadas, como cigüeñales y ejes de engranajes.
Los sistemas de medición de ejes se pueden usar como una estación de medición SPC o, si es necesario, se pueden integrar en la producción automatizada a través de interfaces inteligentes de hardware y software. Los sistemas se presentan en varios diseños para que se puedan cargar tanto en horizontal como en vertical. Son extremadamente robustos y resultan ideales para mediciones de precisión continuas en entornos de producción difíciles.
Las máquinas de la serie WMS impresionan por su flexibilidad y alta precisión de medición en todo el rango de medición. Esto está garantizado por un sistema de cámara en cascada que puede ofrecer un sondeo bidireccional de hasta los diámetros máximos sin ninguna pérdida de rendimiento o resolución. Los sistemas de medición WMS también garantizan que las mediciones se realicen en cuestión de segundos, aún con piezas muy grandes, lo que le permite un control óptimo y eficiente del proceso de producción.
Los sistemas de medición de ejes se pueden usar como una estación de medición SPC o, si es necesario, se pueden integrar en la producción automatizada a través de interfaces inteligentes de hardware y software. Los sistemas se presentan en varios diseños para que se puedan cargar tanto en horizontal como en vertical. Son extremadamente robustos y resultan ideales para mediciones de precisión continuas en entornos de producción difíciles.
Las máquinas de la serie WMS impresionan por su flexibilidad y alta precisión de medición en todo el rango de medición. Esto está garantizado por un sistema de cámara en cascada que puede ofrecer un sondeo bidireccional de hasta los diámetros máximos sin ninguna pérdida de rendimiento o resolución. Los sistemas de medición WMS también garantizan que las mediciones se realicen en cuestión de segundos, aún con piezas muy grandes, lo que le permite un control óptimo y eficiente del proceso de producción.
Sistemas de medición óptica específicos del cliente para su automatización
Estaremos encantados de ayudarle con las complejas tareas de medición. También se beneficiará de nuestros años de experiencia y nuestra amplia gama de conocimientos. Los sistemas de medición óptica de la gama Opticline son tan flexibles que se pueden usar para una amplia gama de piezas y tareas de medición. Las series de medición también se pueden entrelazar perfectamente. Esto garantiza la máxima calidad y le permite ahorrar tiempo y costes.

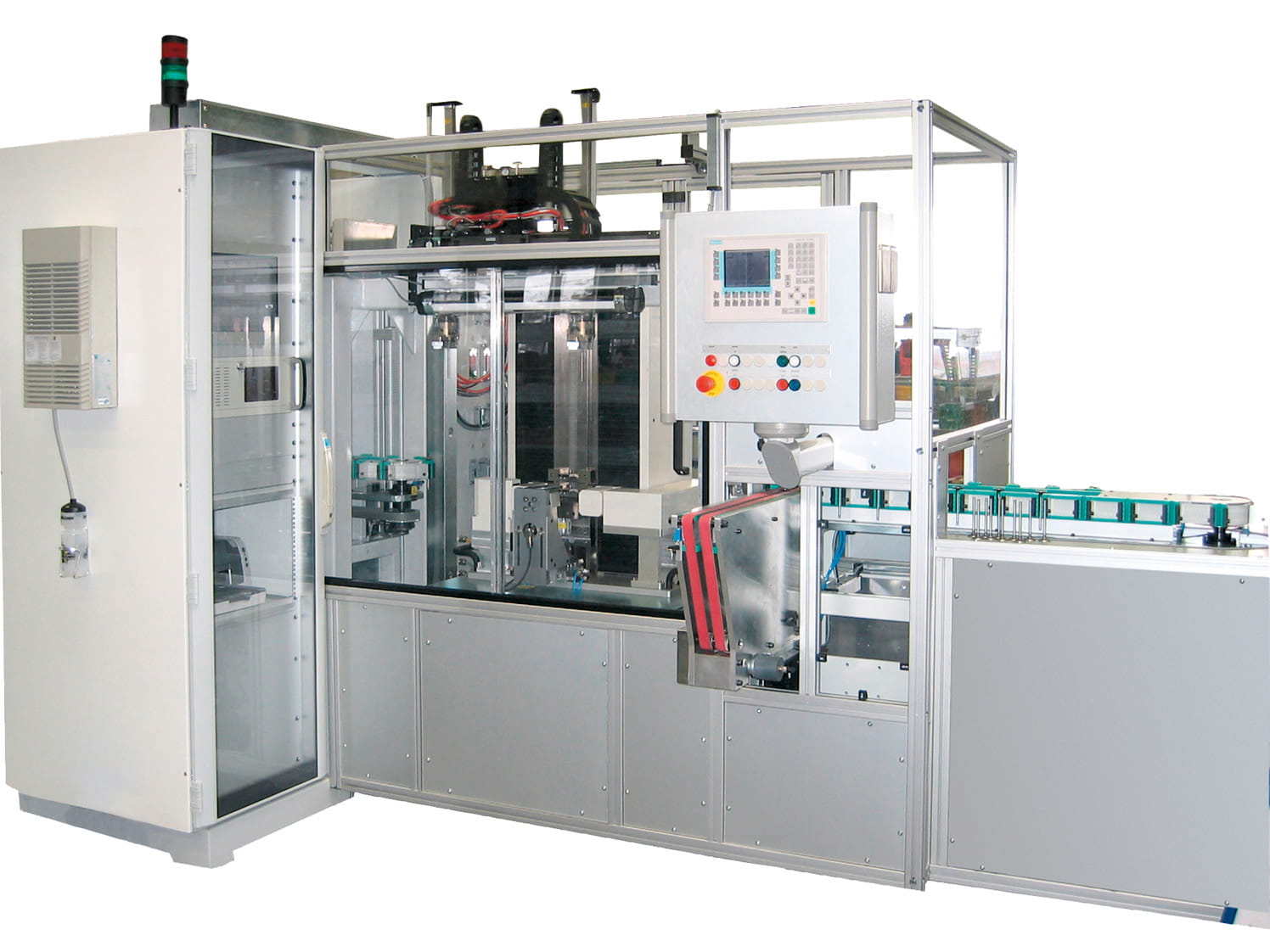

Ejemplo de aplicación
Las válvulas presentan retos particulares cuando se trata de la tecnología de medición de ejes porque no tienen orificios de centrado para el soporte concéntrico de la pieza de trabajo. Por este motivo, Jenoptik ha desarrollado un dispositivo de vacío. Esto ofrece un soporte seguro para las válvulas, lo que significa que no están cubiertas por un dispositivo de sujeción. Toda la válvula se mide en cuestión de segundos.Características de la evaluación
- Diámetros, longitudes, radios
- Ángulos, ángulo del asiento de la válvula
- Redondez, desviación radial, asiento de válvula

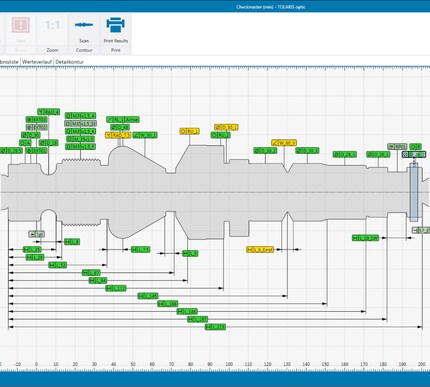

Software e interfaces
The optical measuring systems were specifically designed for automated concatenation in production. They can be integrated easily and flexibly into your automated production processes. Various interfaces are available for connecting to production lines and handling systems– from digital I/O lines via a PLC through to Profibus for complex process connections.
With our intelligent software and interfaces, the measuring systems quickly correct one or several processing machines to ensure the most efficient production process possible, and to help avoid waste. An integrated PLC interface connects the measuring system with the overarching loading system.
With our intelligent software and interfaces, the measuring systems quickly correct one or several processing machines to ensure the most efficient production process possible, and to help avoid waste. An integrated PLC interface connects the measuring system with the overarching loading system.
Automated interfaces for
- Gantry
- Correction control (post process)
- Classification, signing

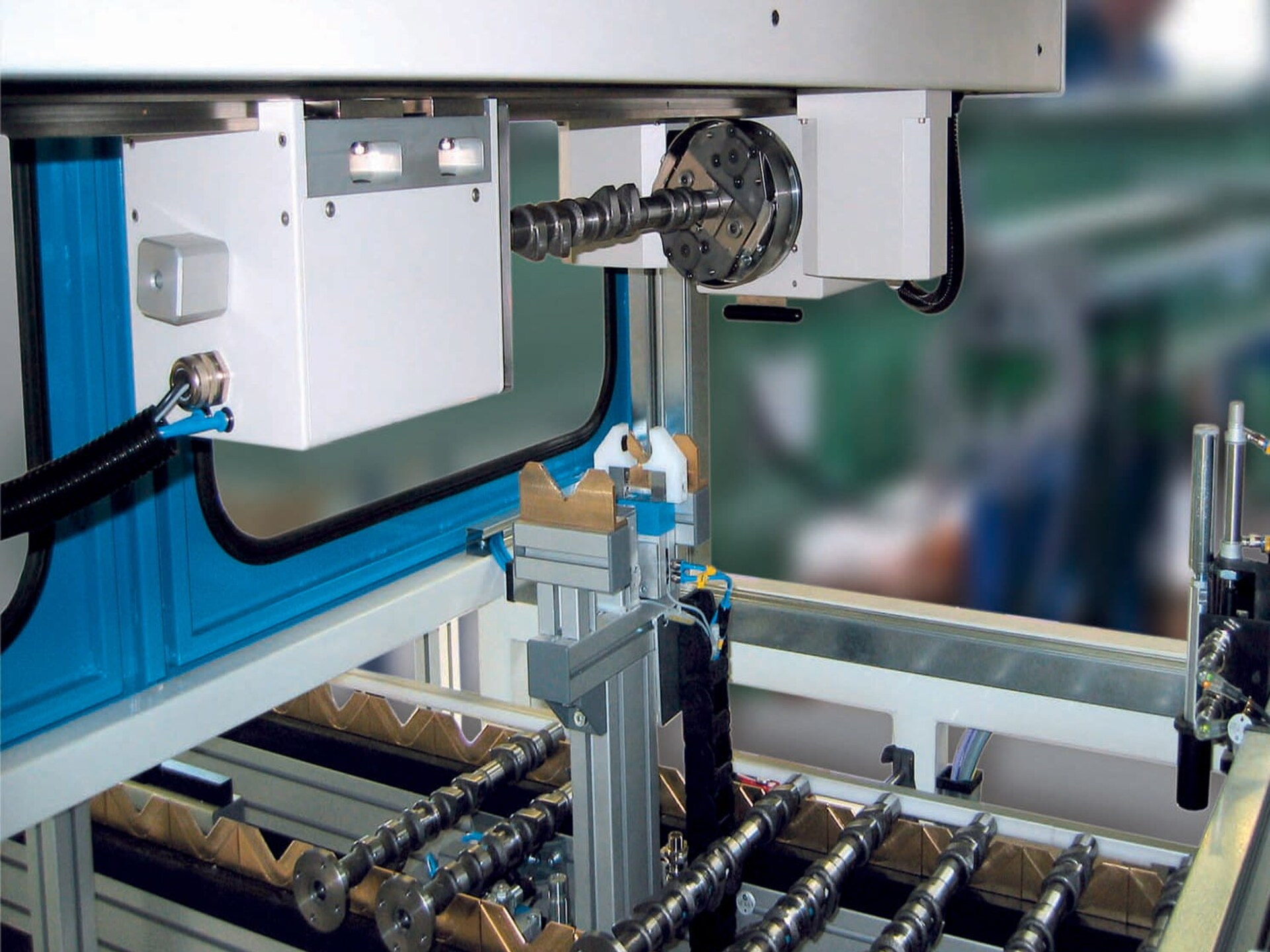

Posibles disposiciones de la máquina
The design of the optical measuring systems ensures wide and easily accessible loading areas. Loading can be performed either horizontally or vertically. If required, we can design project-specific housings or enclosures.
Arrangement and loading options
- Vertical installation, loading with robots
- Horizontal installation, loading with portable gantries from above
- Horizontal hanging installation (above conveyor belt), loading with lift-off station
Descargas
Ventajas
- Preciso y rápido: Alta precisión de medición; sin influencia del operario en los resultados. Los sistemas de medición se pueden integrar en el proceso de mecanizado.
- Ergonómico y seguro: Posibilidad de carga automatizada; incluso las piezas pesadas son fáciles de manejar.
- Robusto y prácticamente sin desgaste: Optimizado para su uso en la producción.
- Eficiente: Reduzca los residuos y el consumo de material.
- Específico del cliente: Diseño de sistema horizontal y vertical posible, carcasas y cerramientos específicos del proyecto, sistemas que se pueden personalizar de acuerdo con sus piezas y tareas de medición.
- Software operativo fácil de entender: Requisitos mínimos de formación y funcionamiento intuitivo.
Aplicaciones
- Industria automovilística: Medición de turbocompresores, válvulas de motor, pistones, árboles de levas y cigüeñales, ejes de engranajes y ejes de accionamiento.
- Fabricantes de piezas torneadas y molidas: Mida piezas de trabajo con forma de eje, en gran medida simétricas axialmente.
- Tecnología médica: Mida los implantes, los tornillos óseos y los instrumentos giratorios.
